Newport高性能光电二极管传感器/探测器

森泉（上海）光电科技有限公司为Newport中国区代理商，优惠的价格，高品质的服务！符合 RoHs 标准的 918D 系列光电二极管传感器是校准光电二极管传感器，有着可提高性能的高级功能。

Newport高性能光电二极管传感器/探测器

• 在市场上具有小的校准不确定性
• 用于热漂移补偿的内部温度传感器
• 集成衰减器，可选择范围为 10X 到 1000X
• 衰减器开/关传感器
• 自由空间和光纤测量
• 符合 RoHS 标准

• Newport高性能光电二极管传感器/探测器特征

  高质量的光电二极管

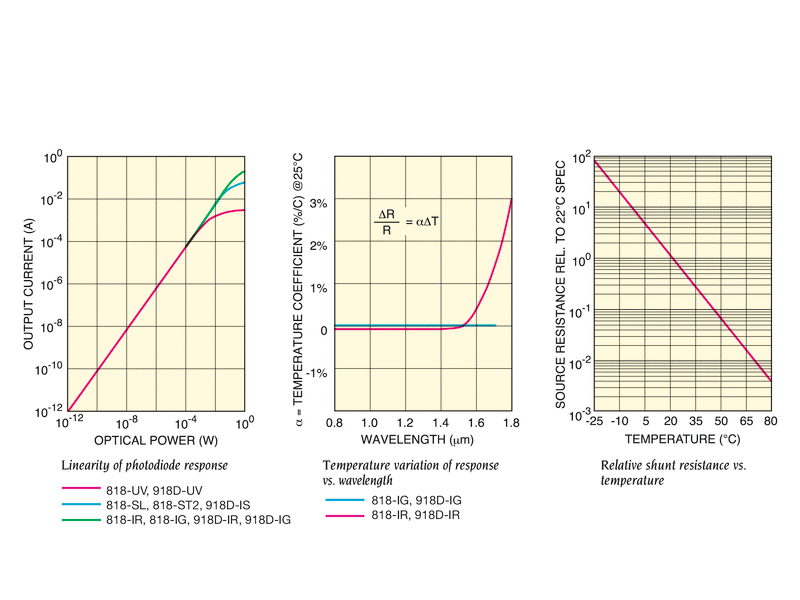

  Plots of various photodiode characteristics

  Newport 使用市面上高质量的半导体探测器材料。可用的探头类型包括硅 (Si)、紫外增强的硅、锗和砷化铟镓 (InGaAs)。对于 200 - 400 nm 波长，选择 918D-UV-OD3R，但请注意，在衰减器打开时，400 - 1100 nm 的大可测量功率级别低至 50 mW。Newport *的内部校准设备在业务中执行严格的校准，进一步提高了我们的探测器的精度。

  Newport高性能光电二极管传感器/探测器

• 增强功能

  918D 系列光电二极管探头通过*功能提升性能，旨在使其优于 Newport 经过业内验证的 818 系列校准光电二极管探头。它们具有集成的校准数据存储器、内置 OD1、OD2 或 OD3 衰减片（带有电子衰减片开/关传感器）以及用于温度漂移补偿的传感电子器件（可使探测器在温度变化时测量更为准确）。





  Typical spectral responsivity of Newport's low power detectors

  宽动态范围（具有内置衰减器）Newport高性能光电二极管传感器/探测器

  *的 OD3 衰减技术将我们探测器的校准光学动态范围扩展了三个数量级。我们的衰减器设计提供高损伤阈值和光谱平坦度。通过与 Newport 正在使用的光电二极管相关联的低 NEP，实现了更宽的动态范围。对于小于 1 mW 的输入功率，我们建议将衰减器置于 OFF 位置（对于 918D-UV-OD3R 在 200 - 400 nm 之间则为 0.1 mW），使信噪比达到大。该衰减器的通光孔径为 10.3mm。

  严格的校准不确定性

  918D 系列包括一个采用 NIST 可追溯标准，利用 Newport 光学探头校准设施维护的高精度设备完成的全光谱响应校准。严格的校准设备和过程控制可实现业内严格的校准不确定性。每个探头都附有校准数据，这些数据以电子形式存储在探测器的 EEPROM 中。每个探头都附有校准证书以及衰减器模式和无衰减器模式下的实际校准曲线和数据。为了保持精度、保证性能，Newport 建议每年对光电二极管探头进行校准。



•

  Internal Temperature Sensor



  The internal temperature sensor on the detector head is used to compensate the responsivity drift caused by the temperature change in the photodiode.  The responsivity change is most sensitive around the bandgap, or towards the longer wavelength limit.  The power meter calculates the temperature and automatically updates the responsivity value so that the measurements remain accurate.   This feature is enabled with the power meter models 1936-R, 2936-R, 1919-R, and 841-PE-USB.



  Attenuator On/off Sensor



  The attenuator on/off sensor is built in the detector head.  When a 918D series detector is connected to the power meter models 1936-R, 2936-R, 1919-R, 841-PE-USB, and the 1830-R series, the meter will automatically switch the responsivity value.  The user does not need to update the power meter setup.
