消色差非球面透镜
非球面透镜具有大收集角和优yi的同轴性能,十分适合于光纤或波长耦合。我们的消色差非球面透镜具有多波长性能和较大的视野,适合从直径较大的光纤或扩展宽带光源进行耦合。
- 远优于标准消色差透镜的色彩校正性能
- 性能优于单透镜
- 小化单色光源的球面像差
- 是从宽带多模光纤或扩展光源进行耦合的理想选择
- 具有与经过机械加工的非球面相似的球面像差校正功能
- 具有从 9.0 到 25.0 mm 的各种直径
产品规格:
透镜类型
Achromatic Doublet
透镜形状
Plano-Convex
增透膜
425-675 nm
镀膜类型
Visible Multilayer
镀膜代码
Vis-0 Front
表面质量
40-20 scratch-dig
直径公差
+0.0/-0.05 mm
通光孔径
90% of central diameter
清洁

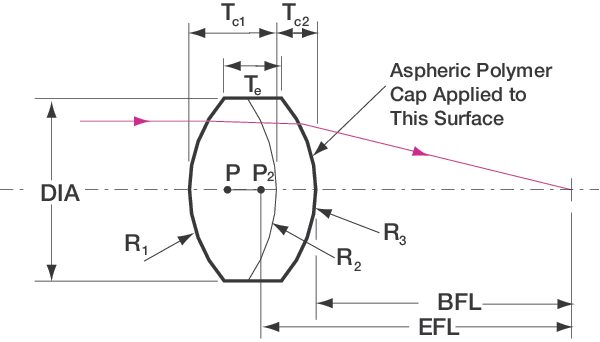

消色差非球面设计
非球面消色差透镜由两个胶合元件组成,可提供yi流的色彩校正和jie近衍射极限的小 RMS 光斑尺寸。消色差透镜的第二元件是非球面的,可以减少由标准球形消色差透镜产生的波前误差。这些非球面消色差透镜是成像,光纤耦合,扫描和其他使用宽带激光或白光源的应用的理想选择。
设计波长
这些透镜可以在 400-2000nm 的波长范围内使用。但是,色差和球面像差校正仅在 400-700nm 波段范围内有优化。与标准消色差透镜相比,非球面消色差透镜不仅具有优异的色差校正,而且还具有与机械加工非球面非常相似的球面像差校正。
